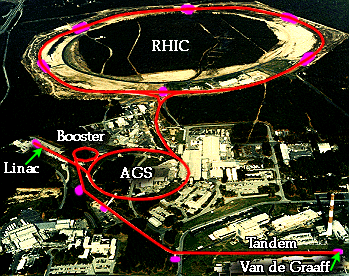

Brookhaven National Laboratory (BNL) ligger på Long Island, New York. Sjarmkvarken ble oppdaget her, samtidig med SLAC. Hovedringen (RHIC) er 0.6 km i radius.
Linac
Den 145 meter lange akseleratoren akselererer protoner til en energi på 0.2 GeV. Protonene går deretter inn i en booster og inn i AGS. Partiklene skytes inn i et fast mål, og kaoner og nøytrinoer er blant de partiklene som blir dannet og studert. Et kaon er et meson som inneholder en særkvark og en anti-opp (eller anti-ned) -kvark eller en anti-særkvark og en opp (eller ned) -kvark.
Van de Graaff
En Tandem Van de Graff på 0.016 GeV blir brukt til å produsere tunge ioner, og å injeksere dem inn i boosteren. Den blir også brukt med RHIC.
Booster
Boosteren er 50 meter i diameter, og akselererer protonene (til 1.5 GeV) eller ionene før de injekseres i AGS'en.
AGS: Alternating Gradient Synchrotron
AGS'en er 250 meter i diameter. Den akselererer protoner til 33 GeV eller tunge ioner slik som oksygen, silisium og gull til 11 eller 15 GeV.
RHIC: Relativistic Heavy Ion Collider
RHIC er 3.8 kilometer i omkrets. To stråler med tunge ioner kolliderer på seks steder rundt på ringen. For gullkjerner er kollisjonsenergien omkring 40 TeV.
Takk til Brookhaven som gir oss lov til å bruke bildene.
