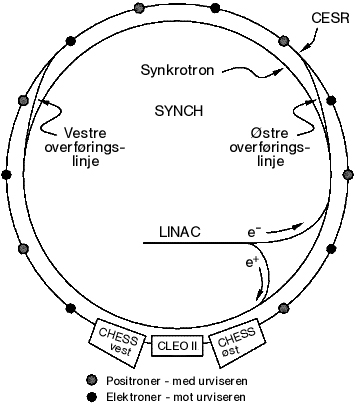

Cornell Electron-positron Storage Ring (CESR) er en akselerator med en omkrets på 768 meter og ligger 12 meter under bakken ved universitetet i Cornell, New York.
CESR kolliderer elektroner og positroner (elektronenes antipartikler) og produserer massesenterenergier på mellom 9 og 12 GeV. Produktene av disse kollisjonene blir utforsket med en detektor som heter CLEO.
For mer informasjon:
Lineær akselerator (LINAC)
Elektroner som emitteres fra en oppvarmet plate blir akselerert i en 30 meter lang vakum-pipe. Positronene blir produsert ved å akselerere elektroner opp til 140 MeV ved et mellompunkt i linac'en hvor de treffer en wolframplate. En gjeng med elektroner, positroner og røntgenstråling kommer fra plata.
Synkrotron
Synkrotronen aksepterer elektroner og positroner på 150 MeV fra linac'en og akselererer dem til en energi der de blir lagret i CESR, typisk 5 GeV. I mesteparten av omkretsen til ringen beveger partiklene seg i vakum mellom poler til magneter som bøyer banen. Magnetene er ordnet i 192 3-meter lange seksjoner. Ved fire plasser i ringen, passerer strålen gjennom en 3 meter lang lineær akselerator. Etter en gjeng elektroner og positroner har hatt 4000 runder i ringen (det tar ca en hundredel av et sekund) når de maksimumsenergien og blir sprøytet inn i lagringsringen.
Lagringsring
Elektroner og positroner beveger seg rundt i lagringsringen i grupper med 390 tusen runder per sekund (kHz). I CLEO- detektoren kolliderer 7 grupper med elektroner med 7 grupper positroner.
CLEO II -detektor
CLEO II er en høyenergi-detektor som blir brukt til å analysere hendelser med elektron-positronkollisjoner fra lagringsringen CESR. CLEO II -detektoren blir betjent av en gruppe på 100 fysikere fra mange universiteter.
Takk til CESR som gir oss lov til å bruke bildene.
