\(\displaystyle \frac{dx}{dt}= y(z-1 + x^2)+ \gamma x\)
\(\displaystyle \frac{dy}{dt}= x(3z+1-x^2)+ \gamma y\)
\(\displaystyle \frac{dz}{dt}= -2z(\alpha + xy)\)
Fasedigram Rabinovich-Fabriakant xy med parameterverdier gamma =0.87, alfa=1.1 og initialverder (-1, 0, 0.5)

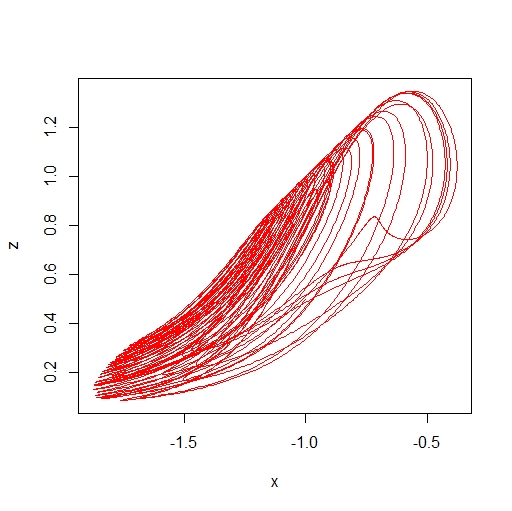

Fasedigram Rabinovich-Fabriakant xz med parameterverdier gamma =0.87, alfa=1.1 og initialverder (-1, 0, 0.5)
Fasedigram Rabinovich-Fabriakant yz med parameterverdier gamma =0.87, alfa=1.1 og initialverder (-1, 0, 0.5)

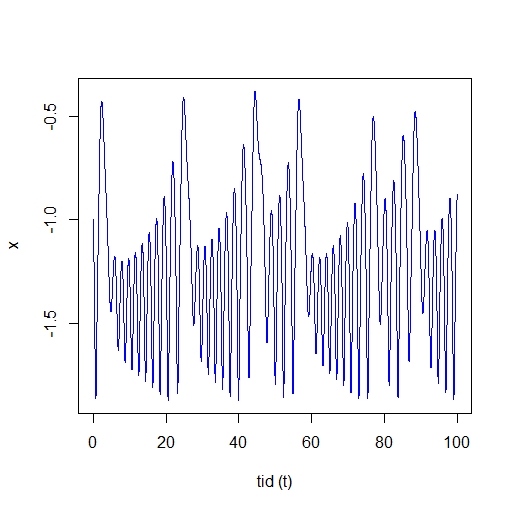

Tidsserie x Rabinovich-Fabriakant ligningene med parameterverdier gamma =0.87, alfa=1.1 og initialverder (-1, 0, 0.5)

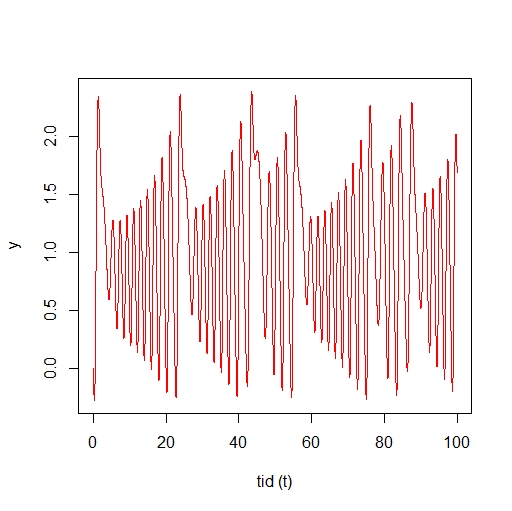

Tidsserie y Rabinovich-Fabriakant ligningene med parameterverdier gamma =0.87, alfa=1.1 og initialverder (-1, 0, 0.5)

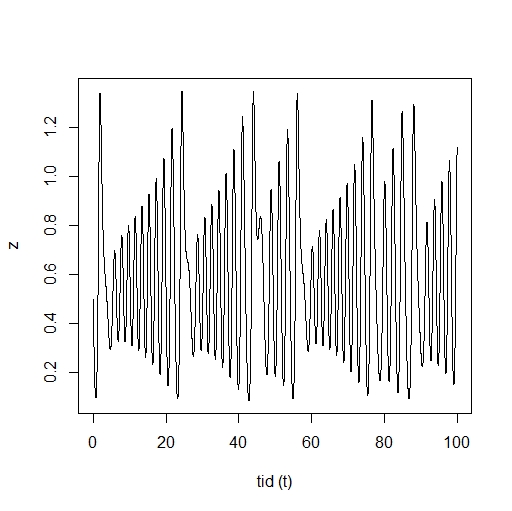

Tidsserie z Rabinovich-Fabriakant ligningene med parameterverdier gamma =0.87, alfa=1.1 og initialverder (-1, 0, 0.5)

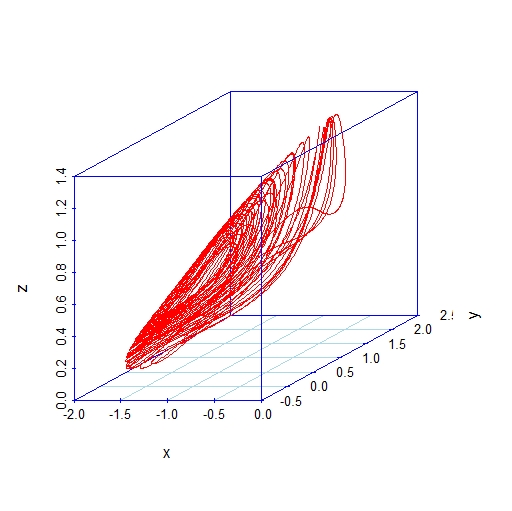

Rabinovich-Fabriakant ligningene 3D med parameterverdier gamma =0.87, alfa=1.1 og initialverder (-1, 0, 0.5). Ligningene er løst med odesolver i R.
Rabinovich, M.I. & Fabrikant, A.L. Stochastic self-modulation of waves in nonequilibrium media. Soviet Physics JETP 50 (1979)311-317
Sprott JC: Chaos and time-series analysis. Oxford University Prress (2008).
